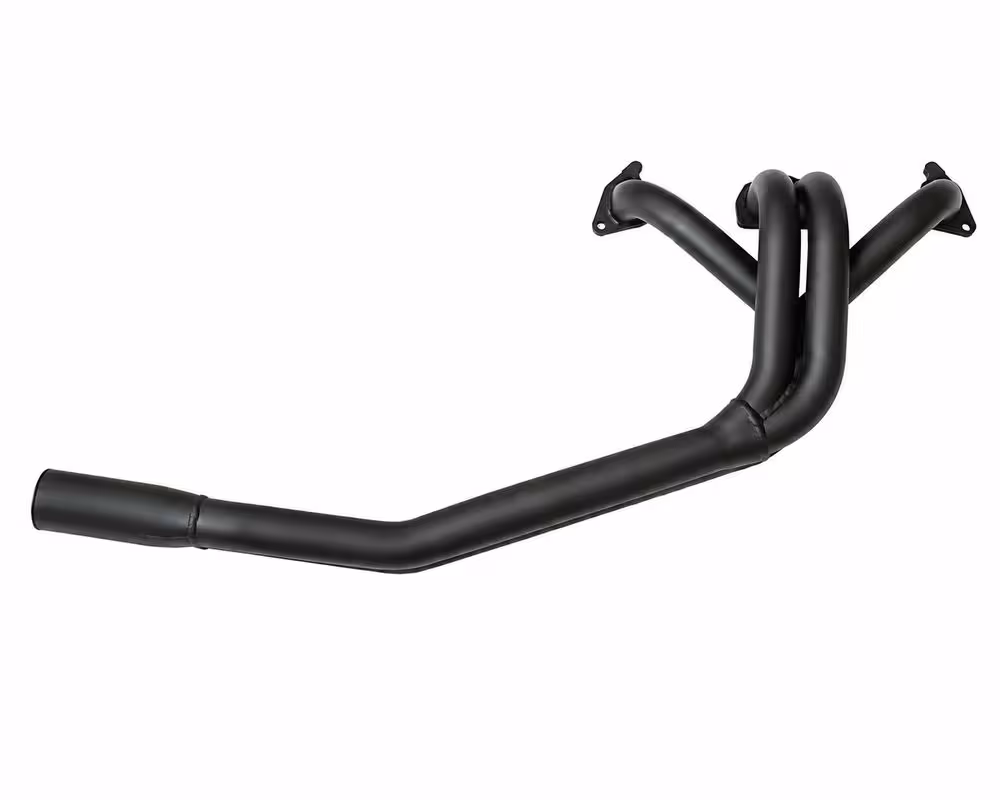

Pakosarja tyyppi 2: 44-48-64 mm Volvo 140 -malliin

Pakosarja Volvo 140 B18/B20 – tyypit 1, 2 ja 3

Virityskäyttöön tarkoitetut pakosarjat Volvo 140 -sarjan B18- ja B20-moottoreihin. Saatavana kolmena eri versiona moottorin iskutilavuuden ja viritysasteen mukaan. Pakosarjat on suunniteltu parantamaan pakokaasujen virtausta viritetyissä moottoreissa.

Sopii seuraaviin malleihin

• Volvo 140 -sarja, B18- tai B20-moottorilla

Tyypin valinta

Tyyppi 1 – B18/B20

Tarkoitettu kevyesti viritetyille moottoreille.

• Esimerkki: Stage 1- tai Stage 2 -sylinterikansi

• Suositeltu pakoputkisto: 2 tai 2,5 tuumaa

Tyyppi 2 – B20, 2,1/2,2 litraa

Tarkoitettu voimakkaammin viritetyille moottoreille.

• Esimerkki: Stage 2- tai Stage 3 -sylinterikansi

• Suositeltu pakoputkisto: 2,5 tuumaa

Tyyppi 3 – B20, 2,1/2,2/2,3/2,5 litraa

Tarkoitettu voimakkaasti viritetyille moottoreille.

• Esimerkki: Stage 3 -sylinterikansi tai korkeampi viritysaste

• Suositeltu pakoputkisto: 2,5–3 tuumaa

Tekniset tiedot

Putkien halkaisijat – ulkomitat

• Tyyppi 1: 44-44-61 mm

• Tyyppi 2: 44-48-64 mm

• Tyyppi 3: 44-51-64 mm

Tuotenumerot

• Tyyppi 1: 827-E0

• Tyyppi 2: 827-E1

• Tyyppi 3: 827-E2

Suositellut pakoputkistot

Mittatilaustyönä valmistettua pakoputkistoa suositellaan, jotta asennus vastaa moottorin kokoonpanoa ja viritysastetta.

Volvo 140 -sarjaan on saatavana myös valmiita 2,5 tuuman pakoputkistoja:

• Vuosimalliin 1973 asti, mukaan lukien 1973: 871-H

• Vuosimallista 1974 alkaen: 876-H

Asennus ja sopivuus

Pakosarjat on suunniteltu Volvo 140 -sarjaan.

• Tyypit 1 ja 2 sopivat yleensä ilman suurempia muutostöitä.

• Tyyppi 3 saattaa vaatia lisätilaa ylemmän tukivarren kohdalla.

• Putkien kulma ja sijainti voivat vaihdella moottorinkiinnikkeiden ja korin rakenteen mukaan.

• Asennettaessa tyyppiä 3 uudempiin B20-moottoreihin tila voi olla rajallinen vaihteiston puoleisen alemman alumiinikotelon vahvikkeen kohdalla. Vahvikkeen vähäinen hionta saattaa olla tarpeen.

Yhteensopivuus imusarjojen kanssa

Pakosarjat sopivat useimpiin kahdelle kaasuttimelle tarkoitettuihin imusarjoihin.

Ne sopivat myös seuraaviin:

• Polttoaineen ruiskutusjärjestelmän imusarjat

• Alumiiniset imusarjat kahdelle SU-kaasuttimelle

Ei sovi DCD/DGV-imusarjojen kanssa. Pakosarjan keskimmäiset putket osuvat imusarjaan ja estävät oikeanlaisen asennuksen.
